Console Light 网络监控面板#

Angie 提供了广泛的监控其工作的可能性；除了 metrics API 和 Prometheus 模块外，您还可以使用安装在服务器旁边的可视化控制台。

Console Light#

Console Light 是一个轻量级的实时活动监控界面，显示关键的服务器负载和性能指标。控制台基于 Angie 的 API 功能；活动监控数据是实时生成的。此外，如果 API 本身提供此功能，控制台还允许您动态修改 Angie 配置。

已部署和配置的控制台示例：https://console.angie.software/

版本历史#

版本	发布日期	变更内容
1.8.0	03.07.2025	显示代理 HTTP 和 TCP/UDP 服务器的响应时间指标
1.7.2	07.04.2025	在"HTTP/TCP/UDP Upstreams"页面的过滤器控制器中添加了"busy"选项。
1.7.1	04.04.2025	修复了"HTTP 区域"页面中"HTTP/Location 区域"表格的不正确值。
1.7.0	02.04.2025	鼠标悬停时以字节为单位显示精确的数据量统计 API 中新增上游节点的 `busy` 状态，表示该节点已达到由 `max_conns` 参数配置的连接数上限修复了文档链接
1.6.1	27.01.2025	修复拼写错误修复开发阶段的项目构建问题
1.6.0	23.01.2025	添加国际化支持，支持语言：`en`、`ru` 表格组件新增固定表头功能支持以 pebibytes（PiB）为单位的数据度量修复首页中 HTTP Upstreams 组件中错误的值计数现在在 HTTP Upstreams 页面的响应上下文中正确使用默认值
1.5.0		未公开发布。
1.4.0	08.08.2024	网站 favicon 图标新增监控状态显示功能。
1.3.0	28.04.2024	在上游上下文中新增将服务器设置为 `draining` 状态的功能。
1.2.1	26.12.2023	在 `Stream` 上下文中添加主动健康检查功能。
1.2.0	25.12.2023	在 `Stream` 上下文中添加服务器编辑功能。

安装和配置#

Console Light 以 angie-console-light (Angie) 和 angie-pro-console-light (Angie PRO) 包的形式发布在我们的存储库中，可以像任何其他包一样安装；您也可以从我们的网站或 GitHub 下载源码。

安装后，通过在服务器配置的 server 块内添加以下 location 来配置控制台（注意注释）：

location /console/ {

    # 仅限本地访问
    allow 127.0.0.1;
    deny all;

    auto_redirect on;

    alias /usr/share/angie-console-light/html/;
    # 仅适用于 FreeBSD：
    # alias /usr/local/www/angie-console-light/html/;
    index index.html;

    location /console/api/ {
        api /status/;
    }

    # 在身份验证后使编辑功能正常工作（仅限 PRO）
    location /console/api/config/ {

        auth_basic           "Protected site";
        auth_basic_user_file conf/htpasswd;

        api /config/;
    }
}

不要忘记应用修改后的配置：

$ sudo angie -t && sudo service angie reload

之后，控制台将在 server 块指定的服务器上可用，路径在 location 中指定；在上述示例中，路径设置为 /console/。

如上例所示，可以为任意 API 部分启用身份验证，例如：

location /console/server_zones/ {
    auth_basic           "Protected site";
    auth_basic_user_file conf/htpasswd;
}

您还可以限制对配置控制台 location 任意部分的访问，例如：

location /console/api/resolvers/ {
    deny all;
}

界面#

控制台是一个单一屏幕，包含一组选项卡，每个选项卡包含几个监控数据小部件。

小技巧

在下面的部分中，界面元素从左到右描述。

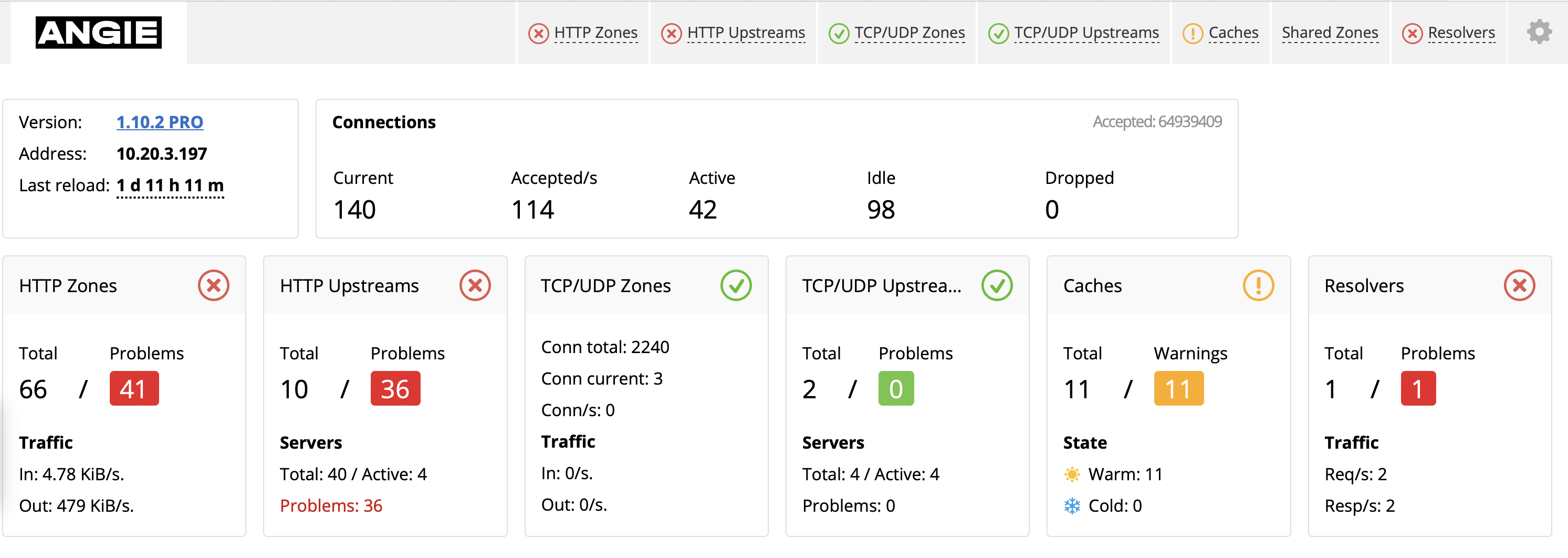

Angie 选项卡#

这是主选项卡，显示基于多个 API 部分数据的主要 Angie 监控指标摘要。

备注

如果在 Angie 配置中配置了相应的块，统计小部件才会显示。

About 小部件#

显示 Angie 版本号，并提供到相关文档的链接，以及服务器地址和最后一次配置重载时间。

此外，如果启用了 api_config_files 指令，Configs 链接将打开服务器上加载的配置文件列表。每个文件都可以在紧凑格式中查看，并带有语法高亮。

Connections 小部件#

显示从 API 部分 /status/connections/ 生成的基本服务器连接统计数据：

`Current`	当前连接数
`Accepted/s`	每秒接受的连接数
`Active`	活动连接数
`Idle`	空闲连接数
`Dropped`	丢弃的连接数

还可用：

Accepted

自上次服务器重载以来接受的总连接数

HTTP Zones 小部件#

警告

需要在 server 或 location 上下文中设置 status_zone 指令。

显示从 API 部分 /status/http/server_zones/ 生成的 http 上下文的共享内存区域统计数据：

`Total`	总区域数
`Problems`	有任何问题的区域数
`Traffic`	总流入和流出流量

HTTP Upstreams 小部件#

警告

需要在 http 上下文的 upstream 块中设置 zone 指令。

显示从 API 部分 /status/http/upstreams/ 生成的 http 上下文的上游统计数据：

Total	上游总数
Problems	有任何问题的上游数
Servers	按状态分类的服务器统计数据

TCP/UDP Zones 小部件#

警告

需要设置以下指令：

在 server 或 stream 上下文中设置 status_zone；
在 server 或 stream 上下文中设置 limit_conn；
在 stream 上下文中设置 limit_conn_zone。

示例：

stream {

    # ...
    limit_conn_zone $connection zone=limit-conn-stream:10m;

    server {

        # ...
        limit_conn limit-conn-stream 1;
        status_zone foo;
    }
}

显示从 API 部分 /status/stream/server_zones/ 生成的 stream 上下文的共享内存区域统计数据：

Conn total	客户端连接总数
Conn current	当前客户端连接数
Conn/s	每秒处理的连接数

TCP/UDP Upstreams 小部件#

警告

需要在 stream 上下文的 upstream 块中设置 zone 指令。

显示从 API 部分 /status/stream/upstreams/ 生成的 stream 上下文的上游统计数据：

Total	上游总数
Problems	有任何问题的上游数
Servers	按状态分类的服务器统计数据

HTTP Zones 选项卡#

警告

需要在 server 或 location 上下文中设置 status_zone 指令。

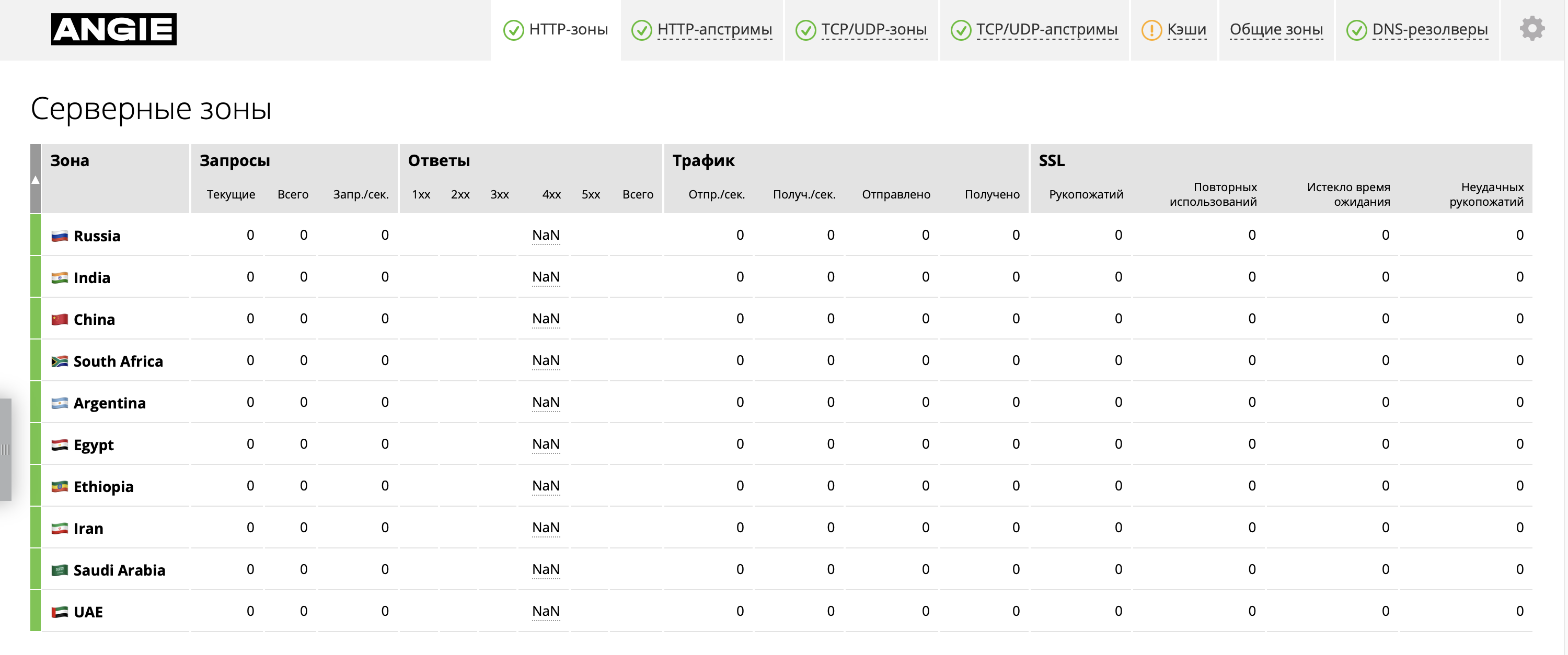

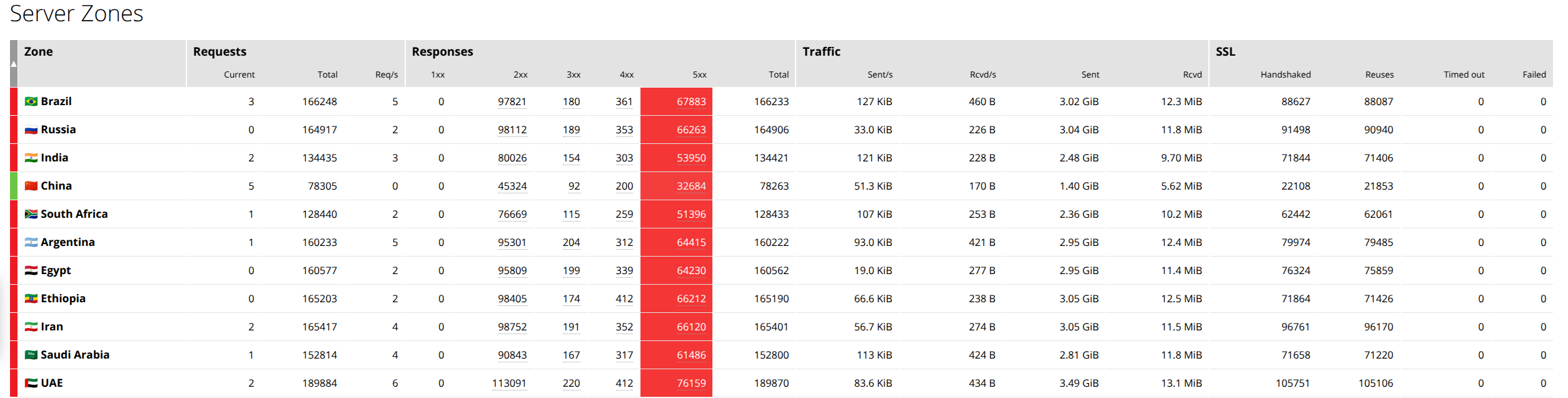

Server Zones 部分#

汇总从 API 部分 /status/http/server_zones/ 生成的 http 中 server 上下文的共享内存区域监控统计数据。为每个区域显示以下数据：

Zone	区域名称小技巧点击 Zone 旁边的箭头可按字母顺序或配置顺序对区域进行排序。
Requests	请求总数和每秒请求数
Responses	按状态码分类的响应数以及响应总数
Traffic	流出和流入流量速率，以及流出和流入流量总量
SSL	汇总计数：成功的 SSL 握手；SSL 会话重用；超时过期的 SSL 握手；不成功的 SSL 握手

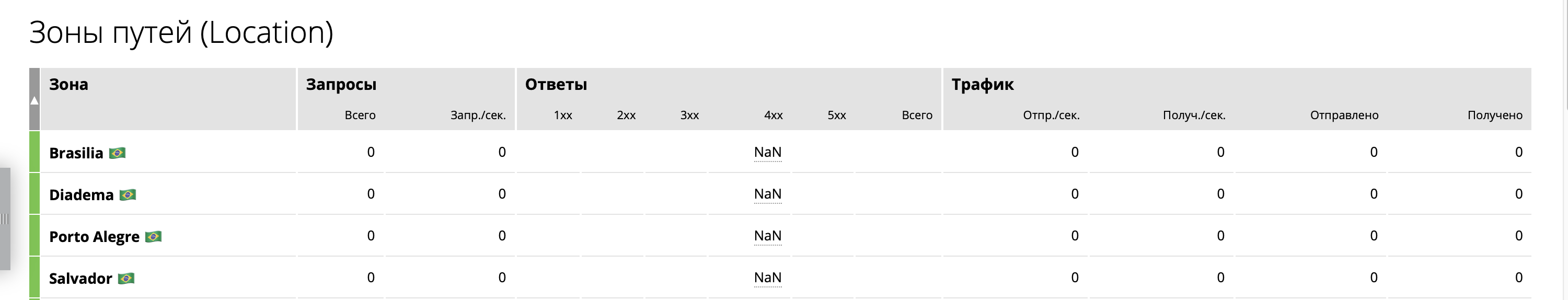

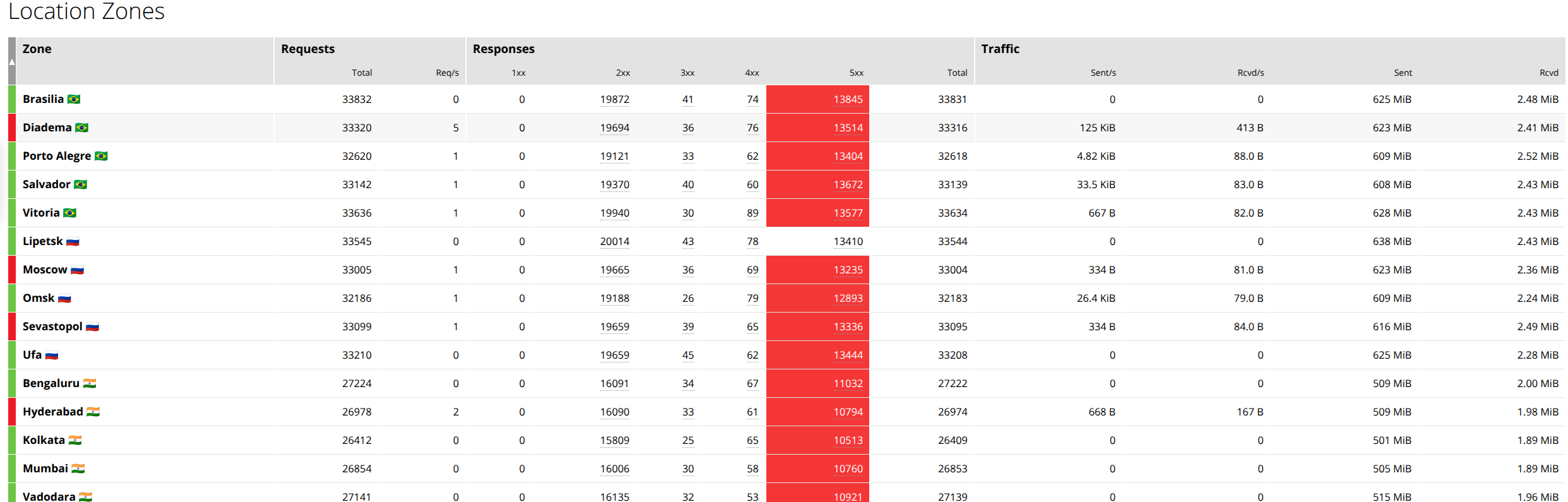

Location Zones 部分#

总结了从 API 部分 /status/http/location_zones/ 生成的 http 上下文中 location 上下文的共享内存区域监控统计数据。为每个区域提供以下数据：

:widths: 1 3 :align: left :width: 95%#
Zone	区域名称小技巧单击 `Zone` 旁边的箭头，可以按字母顺序或配置顺序对区域进行排序。
Requests	请求总数以及每秒请求数
Responses	按状态代码划分的响应数，以及响应总数
Traffic	出入流量率，以及出入流量总量

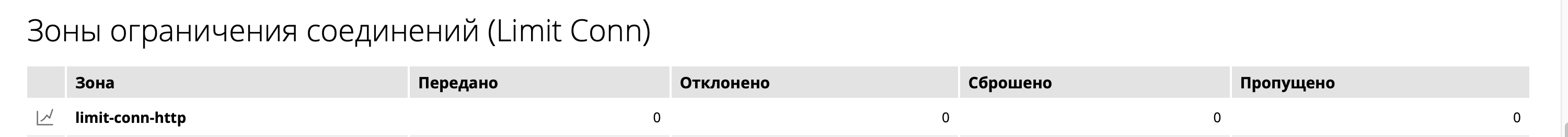

Limit Conn Zones 部分#

Console Light — "HTTP 区域"选项卡上的"连接限制区域"部分

显示从 API 部分 /status/http/limit_conns/ 生成的 http 上下文中的 limit_conn 区域统计数据。为每个区域提供以下数据：

Zone	区域名称小技巧单击 `Zone` 旁边的图标，以打开或关闭包含以下指标的图表。
Passed	总代理连接数
Rejected	总拒绝连接数
Exhausted	由于区域存储耗尽而丢弃的总连接数
Skipped	通过的总连接数（键为零或大于 255 字节）

Limit Req Zones 部分#

Console Light — "HTTP 区域"选项卡上的"请求限制区域"部分

显示从 API 部分 /status/http/limit_reqs/ 生成的 http 上下文中的 limit_reqs 区域统计数据。为每个区域提供以下数据：

Zone	区域名称小技巧单击 `Zone` 旁边的图标，以打开或关闭包含以下指标的图表。
Passed	总代理连接数
Delayed	总延迟连接数
Rejected	总拒绝连接数
Exhausted	由于区域存储耗尽而丢弃的总连接数
Skipped	通过的总连接数（键为零或大于 255 字节）

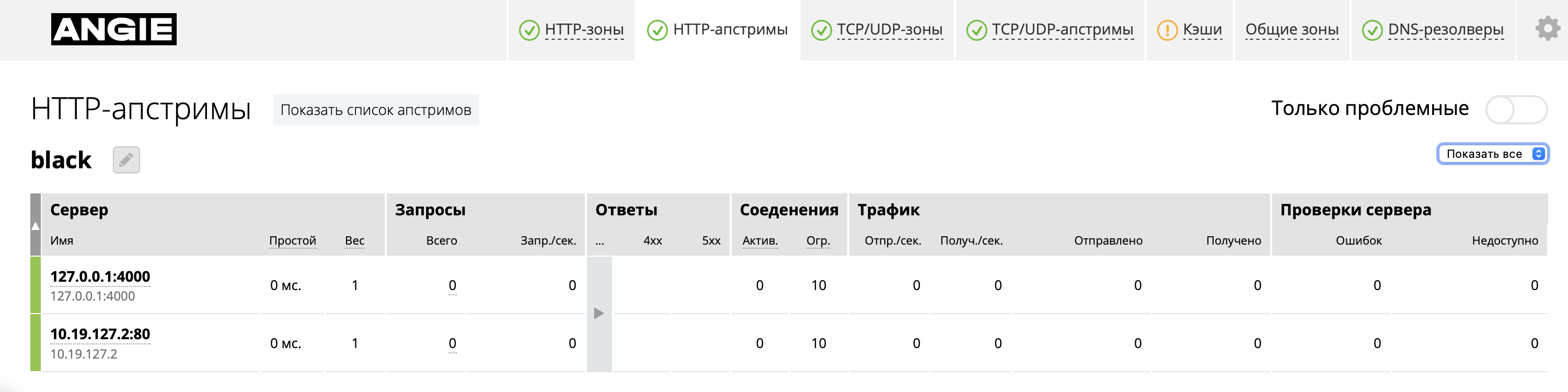

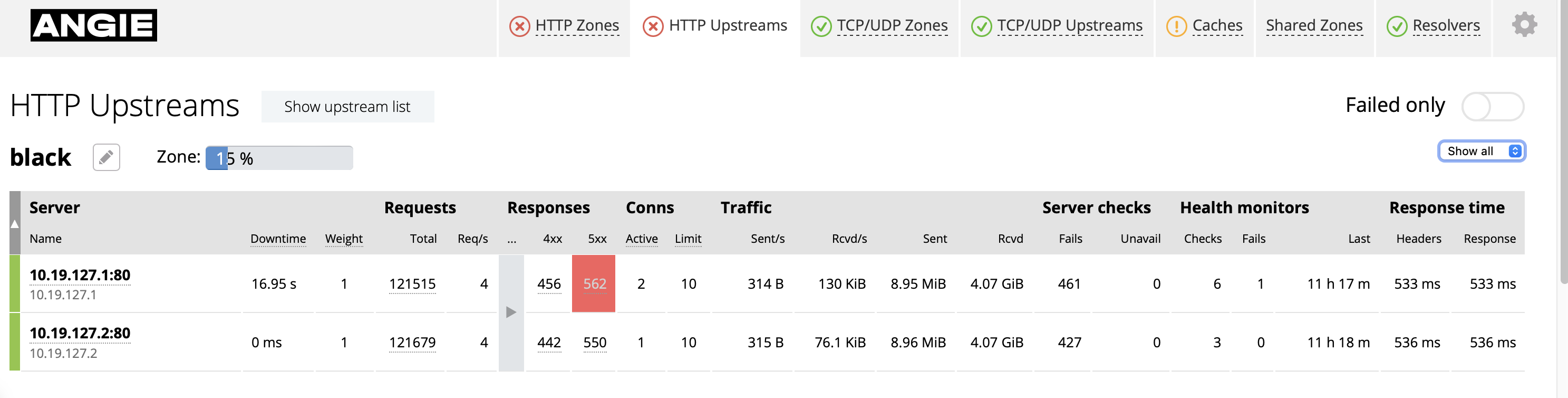

HTTP 上游选项卡#

警告

需要在 http 上下文的 upstream 块中设置 zone 指令。

此选项卡总结了从 API 部分 /status/http/upstreams/ 生成的 http 上下文的上游监控统计数据。

Show upstreams list 按钮切换上游简要列表，显示有问题的上游和对等节点数量。
Failed only 开关切换有问题上游统计数据的显示模式。
编辑按钮切换 上游编辑 界面。
每个上游表右侧的下拉列表允许您过滤特定状态的服务器（Up、Failed、Checking、Down）。

对于每个上游，除了其名称和共享内存区域利用率外，还提供以下数据：

Server	上游服务器的名称、停机时间和权重小技巧单击 Server 旁边的箭头，可以按状态或配置顺序对服务器进行排序。
Requests	请求总数和处理速度
Responses	按状态代码划分的响应数
Connections	活动连接数及其最大限制（如设置）
Traffic	出入流量率，以及出入流量总量
Server checks	联系服务器的不成功尝试次数以及服务器被视为不可用的次数（API 中的 `health` 对象）
Health monitors	服务器检查总数、不成功检查次数以及最后一次检查的时间
Response time	从请求开始到发送响应第一个字节的时间；从请求开始到完成发送整个响应的总时间（API 中的 `health` 对象）

编辑上游#

在 Angie PRO 中，每个上游旁边都有一个编辑按钮；单击时，会显示另外两个按钮：

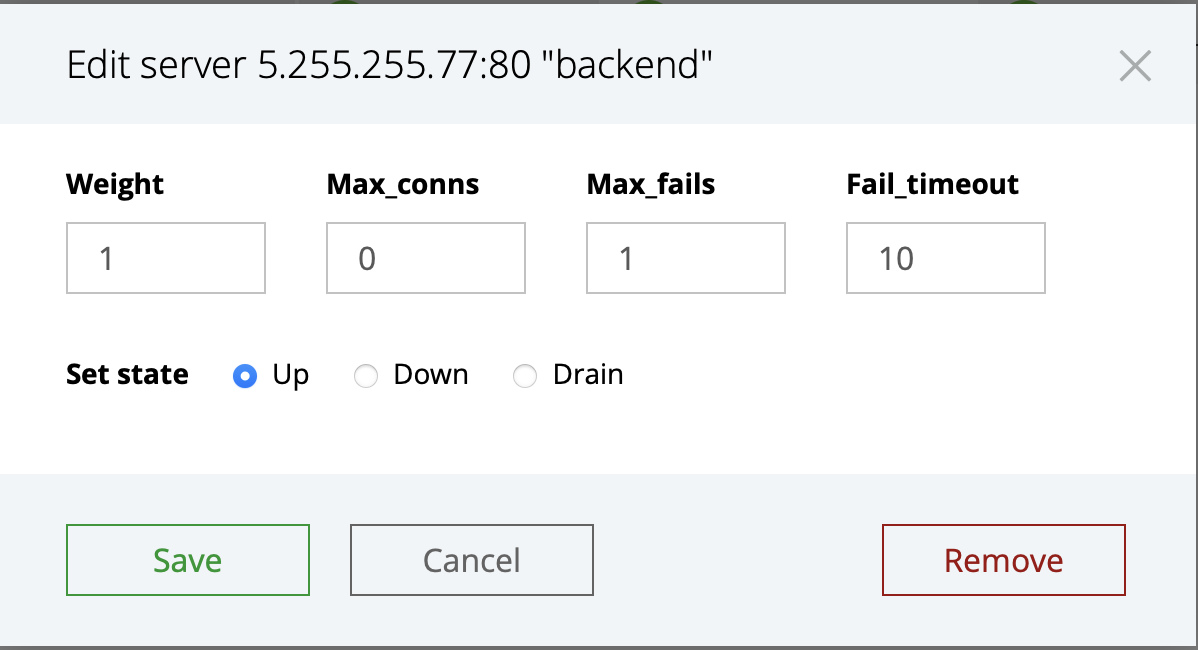

Edit selected

编辑上游中选定的服务器。允许您一次为所有服务器设置以下参数：Weight、最大连接限制（Max_conns）、将服务器标记为不可用的最大失败限制（Max_fails）、最大失败限制的失败计数时间窗口（Fail_timeout）、状态（active – 启用，down – 禁用，或 draining – 仅接收先前通过 sticky 绑定的会话请求）。

您也可以在此处删除选定的服务器。

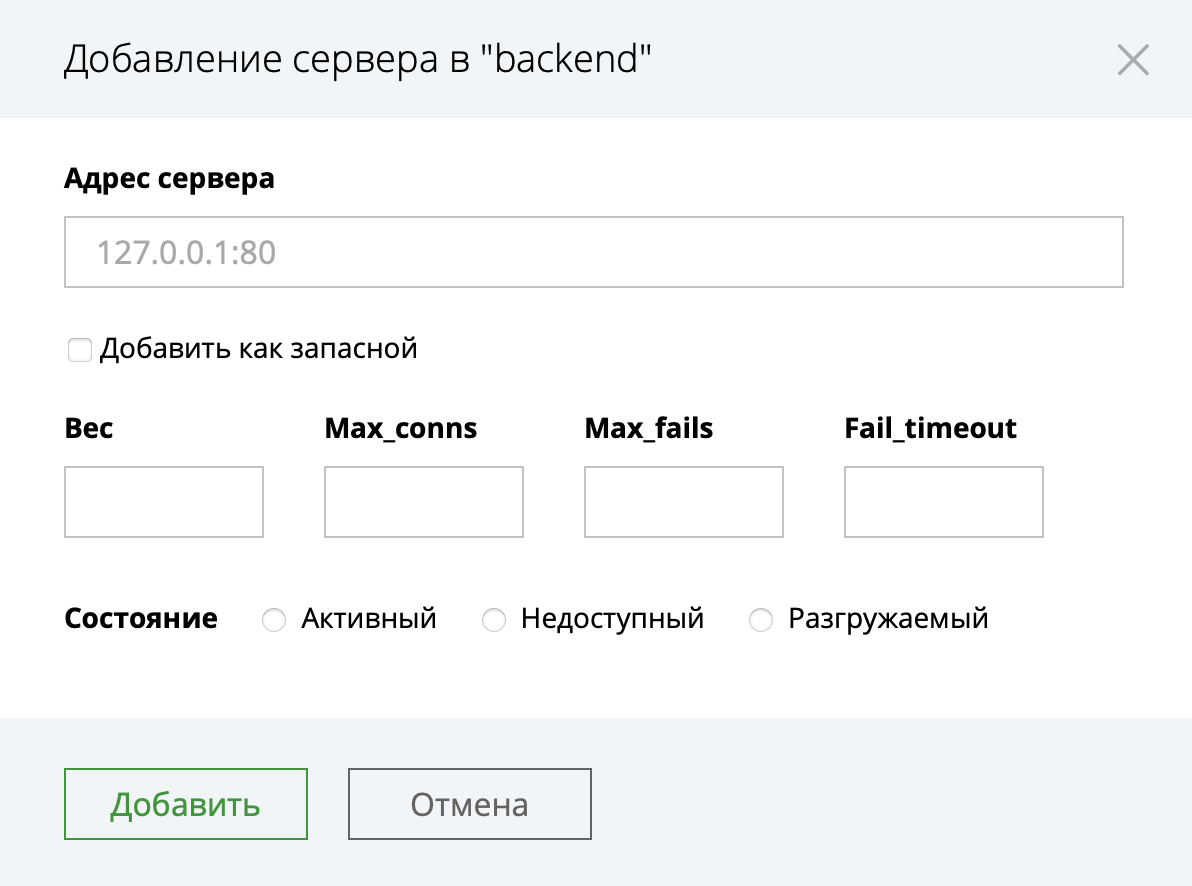

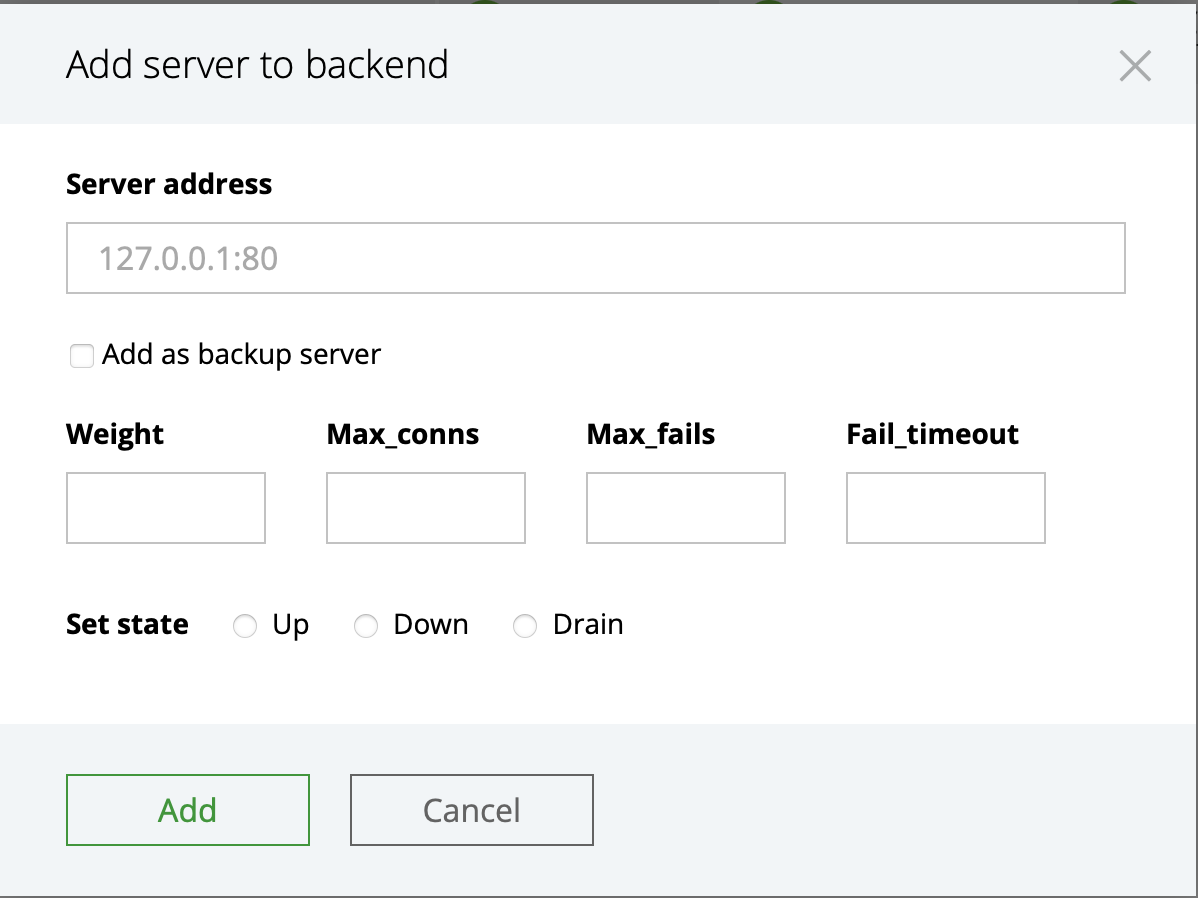

Add server

向上游添加服务器。允许您设置以下参数：地址、是否为备份服务器、Weight、最大连接限制（Max_conns）、将服务器标记为不可用的最大失败限制（Max_fails）、失败计数时间窗口（Fail_timeout）、状态（active – 启用，down – 禁用，或 draining – 仅接收先前通过 sticky 绑定的会话请求）。

TCP/UDP 区域选项卡#

警告

需要设置以下指令：

status_zone 在 server 或 stream 上下文中；
limit_conn 在 server 或 stream 上下文中；
limit_conn_zone 在 stream 上下文中。

示例：

stream {

    # ...
    limit_conn_zone $connection zone=limit-conn-stream:10m;

    server {

        # ...
        limit_conn limit-conn-stream 1;
        status_zone foo;
    }
}

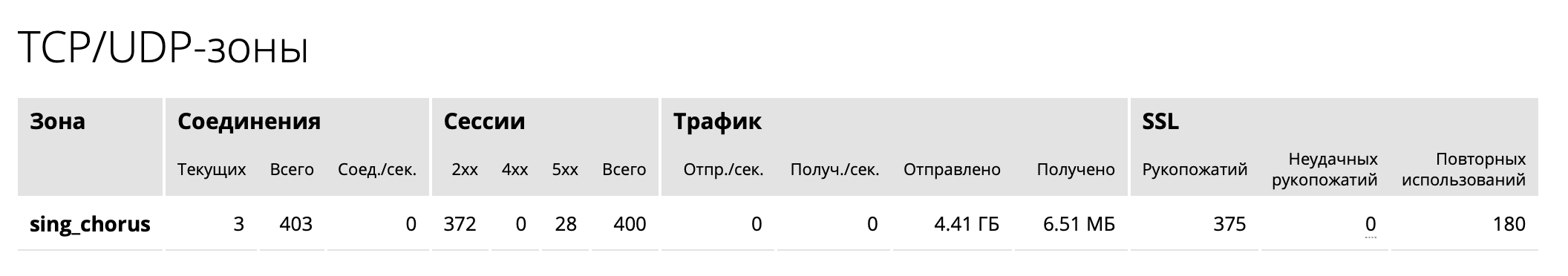

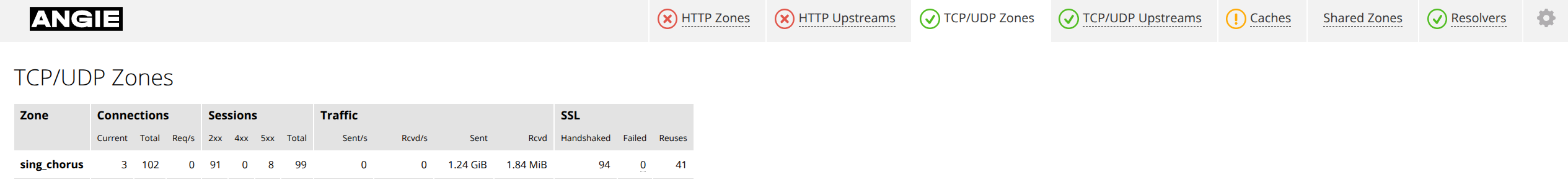

TCP/UDP 区域部分#

总结了从 API 部分 /status/stream/server_zones/ 生成的 stream 中 server 上下文的共享内存区域监控统计数据。为每个区域提供以下数据：

`Zone`	区域名称
`Connections`	当前和总连接数，以及每秒连接数
`Sessions`	按状态代码划分的会话数，以及会话总数
`Traffic`	出入流量率，以及出入流量总量
`SSL`	累计计数：成功的 SSL 握手；不成功的 SSL 握手；SSL 会话重用

连接限制区域部分#

显示从 API 部分 /status/stream/limit_conns/ 生成的 stream 上下文中的 limit_conn 区域统计数据。为每个区域提供以下数据：

`Zone`	区域名称小技巧单击 `Zone` 旁边的图标，以打开或关闭包含以下指标的图表。
`Passed`	代理连接总数
`Rejected`	拒绝连接总数
`Exhausted`	由于区域存储溢出而丢弃的连接总数
`Skipped`	通过的连接总数（键为零或大于 255 字节）

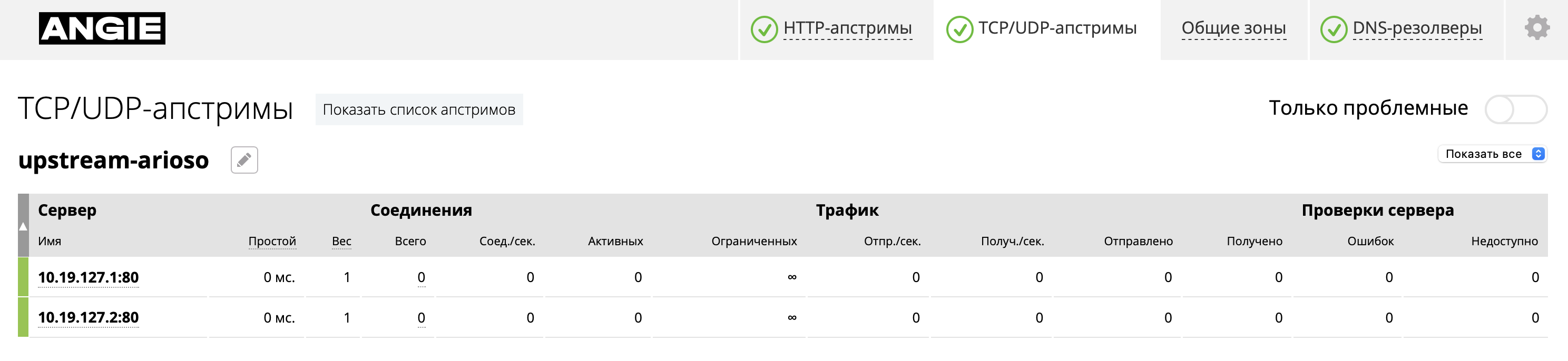

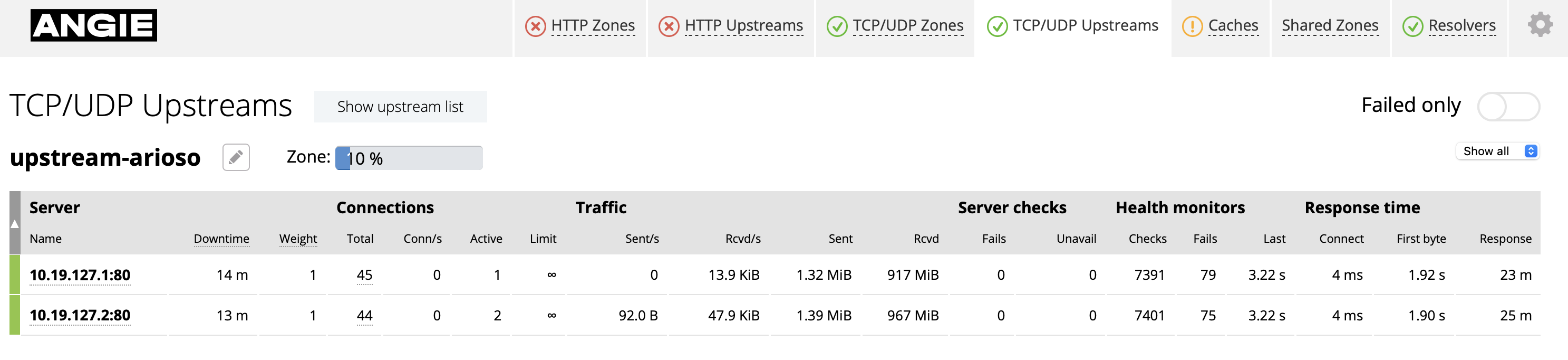

TCP/UDP 上游选项卡#

警告

需要在 stream 上下文的 upstream 块中设置 zone 指令。

此选项卡总结了从 API 部分 /status/stream/upstreams/ 生成的 stream 上下文的上游监控统计数据。

Show upstreams list 按钮切换上游简要列表的显示，显示有问题的上游和对等节点数量。
Failed only 开关启用和禁用有问题上游统计数据的显示模式。
编辑按钮打开 上游编辑 小部件。
每个上游表右侧的下拉列表允许您过滤特定状态的服务器（Up、Failed、Checking、Down）。

对于每个上游，提供以下数据：

`Server`	上游服务器的名称、停机时间和权重小技巧单击 `Server` 旁边的箭头，可以按状态或配置顺序对服务器进行排序。
`Connections`	活动连接数及其最大限制（如设置）
`Traffic`	出入流量率，以及出入流量总量
`Server checks`	联系服务器的不成功尝试次数以及服务器被视为不可用的次数（API 中的 `health` 对象）
`Health monitors`	服务器检查总数、不成功检查次数以及最后一次检查的时间
`Response time`	与后端建立连接所花费的时间；从请求开始到收到响应第一个字节的时间；从请求开始到收到最后一个字节响应的总时间（API 中的 `health` 对象）

编辑上游#

在 Angie PRO 中，每个上游旁边有一个编辑按钮；单击后会显示两个更多按钮：

编辑选中的

编辑上游中选中的服务器。允许同时为所有服务器设置以下参数：权重，最大连接限制（Max_conns），将服务器标记为不可用的最大失败限制（Max_fails），最大失败限制的失败计数时间窗口（Fail_timeout），状态（active - 启用， down - 禁用，或 draining - 仅接收之前通过 sticky 绑定的会话请求）。

您还可以在此处删除选中的服务器。

添加服务器

向上游添加服务器。允许您设置以下参数：地址，是否为备份服务器，权重，最大连接限制（Max_conns），将服务器标记为不可用的最大失败限制（Max_fails），失败计数时间窗口（Fail_timeout），状态（active - 启用， down - 禁用，或 draining - 仅接收之前通过 sticky 绑定的会话请求）。

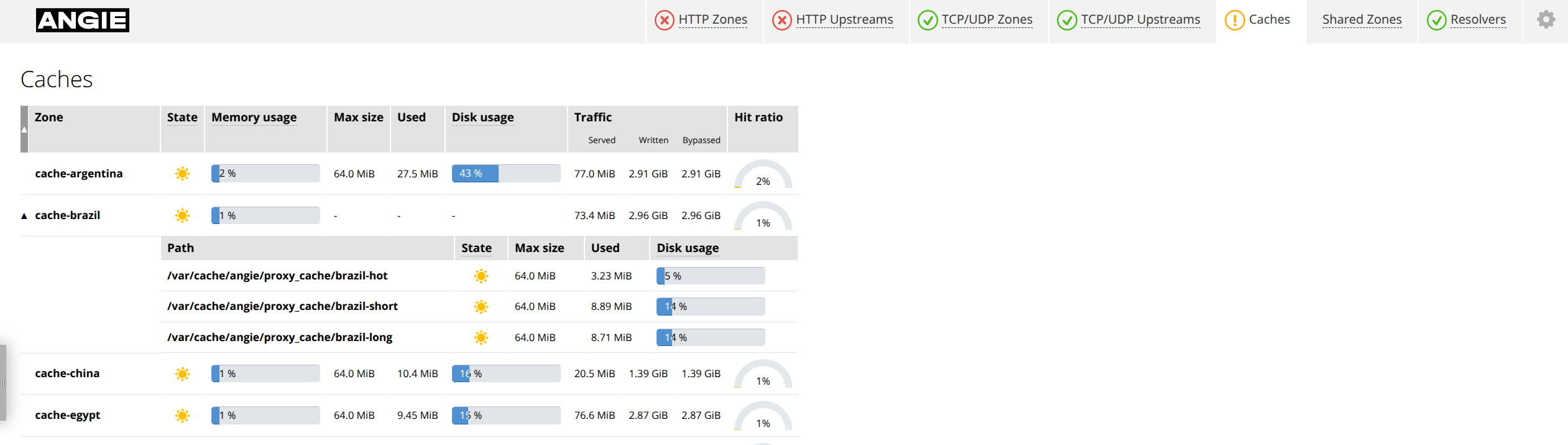

缓存选项卡#

警告

需要在 http 上下文中设置 proxy_cache_path 指令。

此选项卡总结了 http 上下文中 proxy_cache 区域的监控统计数据，由 /status/http/caches/ API 部分生成。为每个区域提供以下数据：

`区域`	区域名称小技巧单击 `区域` 旁边的图标，可以打开或关闭所有具有分片的区域的分片列表。
`状态`	缓存状态：冷（元数据正在加载到内存中）或热（元数据已加载）
`内存使用`	内存利用率
`最大大小`	最大内存大小
`已使用`	已使用的内存大小
`磁盘使用`	磁盘利用率
`流量`	从缓存提供的流量、写入缓存的流量以及绕过缓存返回的流量
`命中率`	缓存命中率（从缓存提供的流量与总量的比率）

如果为某个区域启用了分片，它会显示为一个下拉列表，列出各个分片：

`路径`	分片在磁盘上的路径
`状态`	分片状态：冷（元数据正在加载到内存中）或热（元数据已加载）
`最大大小`	最大内存大小
`已使用`	已使用的内存大小
`磁盘使用`	磁盘利用率

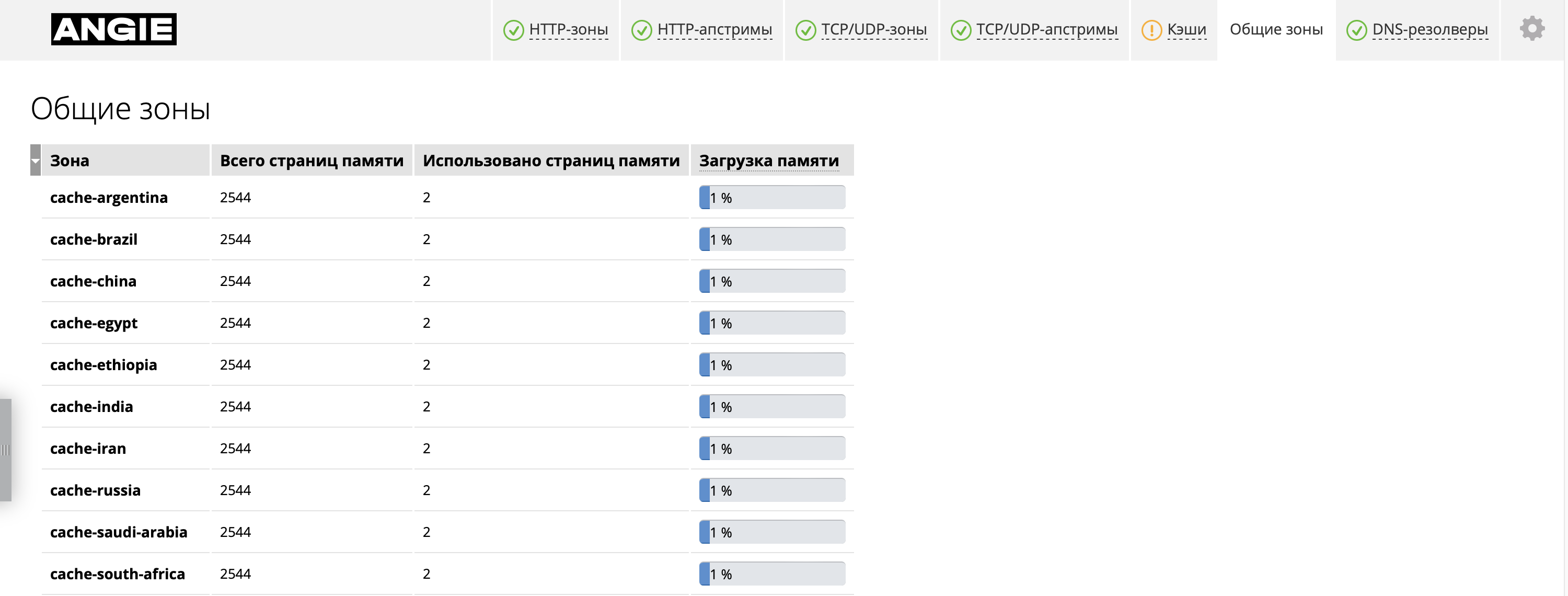

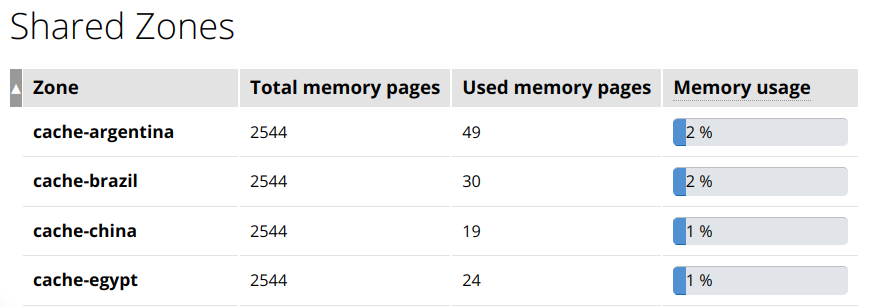

共享区域选项卡#

此选项卡总结了所有上下文中**所有**共享内存区域的监控统计数据。为每个区域提供以下数据：

`区域`	区域名称小技巧单击 `区域` 旁边的箭头，可以按大小或配置顺序对区域进行排序。
`总内存页`	总内存页数
`已使用内存页`	已使用的内存页数
`内存使用`	区域的内存利用率

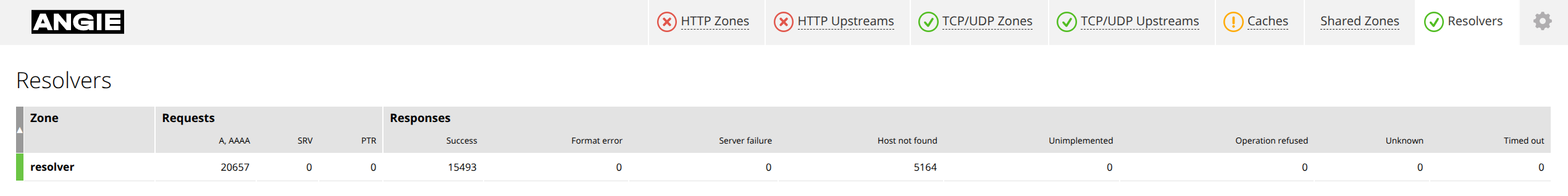

DNS 解析器选项卡#

警告

需要在 http 上下文中设置 resolver 指令。

此选项卡总结了 DNS 共享内存区域中的查询统计数据，由 /status/resolvers/ API 部分生成。为每个区域提供以下数据：

`区域`	区域名称小技巧单击 `区域` 旁边的箭头，可以按状态或配置顺序对区域进行排序。
`请求`	A 和 AAAA、SRV、PTR 类型请求的数量
`响应`	按相应代码分类的响应数量（`成功`、`格式错误`、`服务器故障`、 `名称错误`、`未实现`、 `拒绝` 和其他）

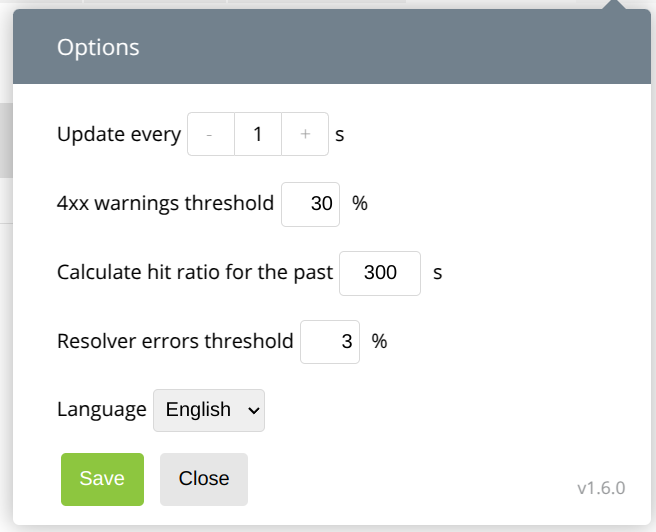

设置小部件#

允许您配置控制台的常规参数：

数据刷新频率。默认值 — 1 秒。
4xx 状态的阈值比率。当达到阈值时，相应的服务器响应相关部分会出现"黄色"警告。默认值 — 7%。
计算缓存命中率的时间窗口。默认值 — 300 秒。
解析器的错误阈值。当达到阈值时，解析器将变为"红色"。默认值 — 3%。
控制台界面语言。可用选项：英语和俄语。默认情况下，控制台语言根据浏览器中设置的区域设置选择。

控制台控制面板#

在所有选项卡上，页面左侧中部有一个滑出面板，包含两个按钮。顶部按钮暂停和恢复来自 API 的数据更新，底部按钮允许您在更新暂停时手动更新数据。
